بلبرینگ شیار عمیق SKF یک خانواده پرکاربرد و چندمنظوره است، اما انتخاب آن فقط با قطر داخلی انجام نمیشود. سری ابعادی، بار، سرعت، آلودگی، دما، نوع آببندی، لقی داخلی، روانکاری و Fit شفت و هوزینگ باید با هم کنترل شوند. کدهایی مثل 2Z، 2RSH و C3 جزئیات فنیاند، نه تزئینات نام محصول.
بلبرینگ شیار عمیق SKF چیست؟

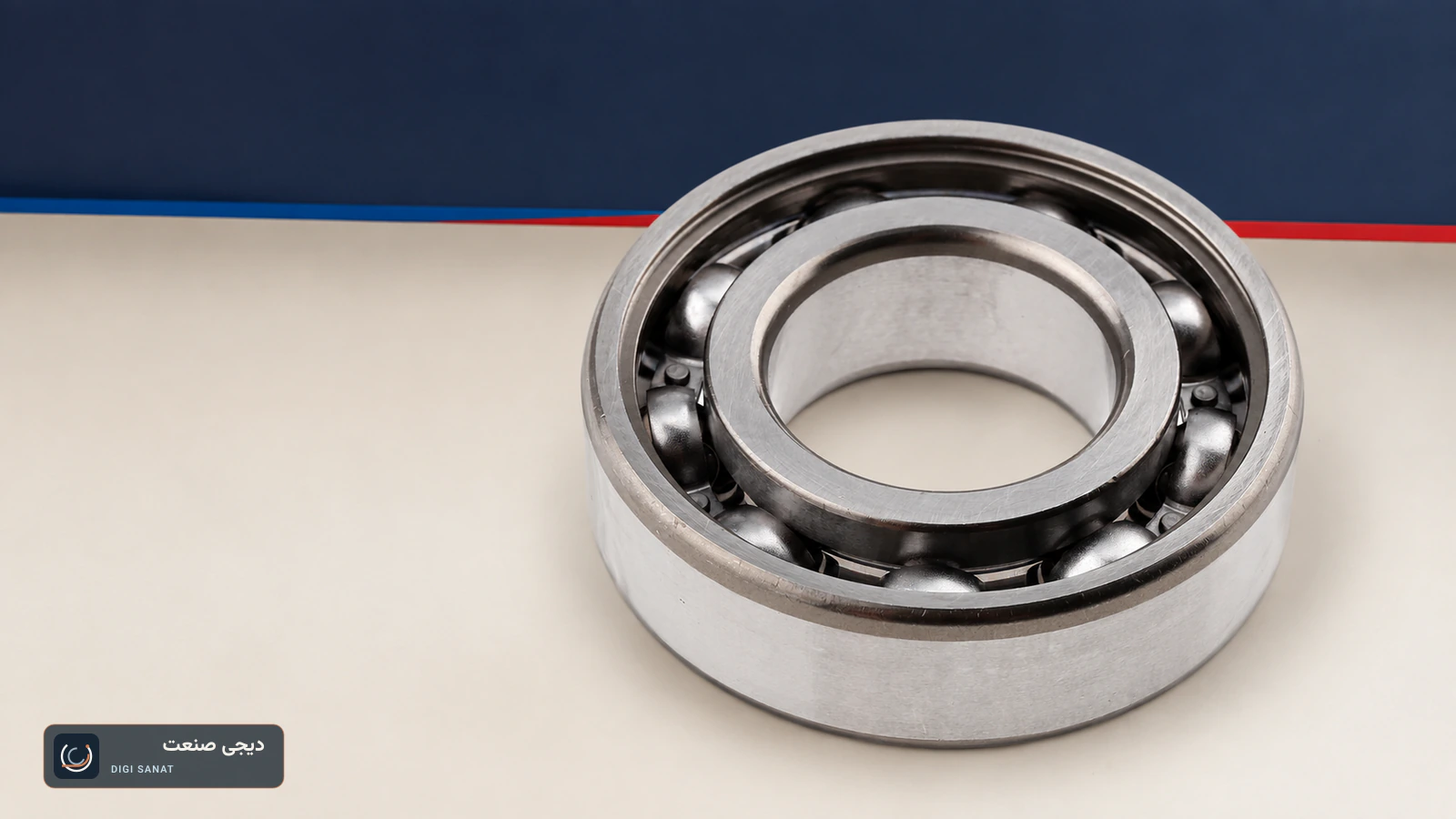

بلبرینگ شیار عمیق تکردیفه از رایجترین انواع بلبرینگ غلتشی است. SKF این خانواده را ساده، جدانشدنی، مناسب سرعتهای بالا و نیازمند نگهداری کم توصیف میکند. هندسه شیار عمیق امکان تحمل بار شعاعی و مقدار مشخصی بار محوری در هر دو جهت را فراهم میکند؛ اما ظرفیت واقعی و محدودیت سرعت باید از صفحه همان MPN خوانده شود.
«چندمنظوره» به معنی «مناسب همهجا» نیست. وقتی بار محوری غالب، ناهمراستایی زیاد، شوک شدید، دمای ویژه یا دقت اسپیندل مطرح است، ممکن است خانواده دیگری مناسبتر باشد.
بلبرینگ شیار عمیق در چه کاربردهایی استفاده میشود؟
موتورهای الکتریکی، پمپها، فنها، گیربکسها، نوارنقالهها و بسیاری از مجموعههای عمومی از این خانواده استفاده میکنند. دلیل رواج آن ترکیب اصطکاک کم، ساختار ساده و تنوع زیاد اندازه و اجرای آببندی است. بااینحال، نام ماشین بهتنهایی MPN را تعیین نمیکند؛ دو موتور با توان مشابه میتوانند سرعت، Fit، دما و آرایش متفاوت داشته باشند.
سریهای بلبرینگ شیار عمیق SKF چه تفاوتی دارند؟
خانواده SKF مجموعهای از سریهای متریک مانند 60، 62، 63، 64 و سریهای مقطع باریکتر مانند 618 و 619 را پوشش میدهد. سری، بخشی از Dimension series است و نسبت قطر خارجی و عرض را نسبت به قطر داخلی تغییر میدهد.
بهجای برچسبهای مطلق «سبک» و «سنگین»، از جدول رسمی همان سری استفاده کنید. ظرفیت بار، سرعت، وزن و ابعاد دقیق با اندازه تغییر میکنند و باید از MPN مشخص استخراج شوند.
| گروه سری | برداشت طراحی | آنچه باید کنترل شود |
|---|---|---|
618 / 619 | مقطع باریکتر در بسیاری از اندازهها | فضای شعاعی، ظرفیت بار و صلبیت موردنیاز |
60 / 62 | سریهای رایج با تنوع زیاد | ابعاد دقیق، بار، سرعت و Variantهای قابل عرضه |
63 / 64 | مقطع بزرگتر در قطر داخلی مشابه | فضای نصب، ظرفیت بار و گرمایش مجموعه |
160 | سری با نسبت ابعادی اختصاصی | جدول رسمی و محدودیت Variant |
انتخاب سری باید نتیجه نیاز کاربرد باشد، نه تلاش برای جاگذاری «قویترین» بلبرینگ ممکن. افزایش ابعاد میتواند فضا، سرعت، اصطکاک و طراحی شفت/هوزینگ را تغییر دهد.
بلبرینگ Open، شیلددار یا آببندیشده؟
SKF بلبرینگهای شیار عمیق را در اجراهای باز و Capped عرضه میکند. اجرای باز برای روانکاری و آببندی بیرونی طراحی مجموعه مناسب است؛ اجرای Capped با شیلد یا Seal از کارخانه محافظت و معمولاً گریس را درون بلبرینگ نگه میدارد.
| اجرا | ویژگی اصلی | موازنه انتخاب |
|---|---|---|
| Open | بدون شیلد/Seal داخلی | آزادی بیشتر در روانکاری؛ نیازمند حفاظت مناسب در مجموعه |
2Z | شیلد در دو طرف | اصطکاک تماس Seal ندارد؛ حفاظت در برابر مایع و ذرات ریز محدودتر است |
2RZ | Seal غیرتماسی در دو طرف | حفاظت بیشتر از شیلد در برخی شرایط با اصطکاک کم |
2RSL | Seal کماصطکاک | توازن میان حفاظت و سرعت در دامنه تعریفشده سازنده |
2RS1 / 2RSH / 2RST | Seal تماسی | حفاظت بیشتر؛ اصطکاک و دمای کار باید بررسی شوند |
موجودبودن هر پسوند به اندازه و سری وابسته است. جدول رسمی SKF نشان میدهد همه ترکیبها برای همه سایزها عرضه نمیشوند. بنابراین «ساختن کد» با کنار هم گذاشتن پسوندهای معتبر میتواند به MPN ناموجود برسد.
لقی داخلی و C3 را چگونه انتخاب کنیم؟
لقی داخلی اولیه پس از نصب و رسیدن مجموعه به دمای کار تغییر میکند. Fit فشاری رینگها میتواند لقی را کم کند و اختلاف دمای رینگ داخلی و خارجی نیز بر لقی عملیاتی اثر میگذارد. انتخاب درست باید لقی عملیاتی موردنیاز را هدف بگیرد، نه صرفاً نوشته روی جعبه را.
- Normal: گروه مرجع در شرایط تعریفشده؛ نامگذاری آن لزوماً پسوند جدا ندارد.
- C3: لقی بیشتر از Normal؛ برای بعضی Fitها، دماها یا سرعتها لازم است.
- لقی کمتر/بیشتر دیگر: فقط وقتی داده کاربرد و دامنه محصول آن را توجیه میکنند.
C3 کلاس کیفیت، دقت یا اصالت نیست. جایگزینی Normal با C3 یا برعکس بدون تحلیل میتواند روی نویز، توزیع بار، عمر و دمای کار اثر بگذارد.
قفسه و گریس چه نقشی دارند؟
قفسه، اجزای غلتشی را هدایت و از تماس مستقیم آنها جلوگیری میکند. SKF در این خانواده اجراهای مختلفی مانند قفسه فولادی، برنجی ماشینکاریشده و پلیمرهای مهندسی را ارائه میکند. پسوندهایی مثل M، MA، MB یا TN9 باید دقیقاً از جدول همان خانواده خوانده شوند.
در بلبرینگ Capped، نوع و مقدار گریس کارخانه بخشی از اجرای محصول است. دما، سرعت، سازگاری روانکار و عمر گریس تعیین میکنند آیا اجرای استاندارد کافی است یا Variant ویژه لازم است. افزودن گریس بدون کنترل میتواند اصطکاک و دما را بالا ببرد.
فرایند انتخاب بلبرینگ شیار عمیق SKF
- فضا و ابعاد مرزی: قطر شفت، قطر نشیمن هوزینگ و عرض قابل نصب را ثبت کنید.
- بار: مقدار و جهت بار شعاعی/محوری، شوک و سیکل کاری را تعیین کنید.
- سرعت و دما: RPM پیوسته، زمان کار و دمای پایدار را اندازه بگیرید.
- محیط: گردوغبار، رطوبت، شستوشو و آلودگی فرایند را مشخص کنید.
- Fit و لقی: تلرانس نشیمنها و کاهش لقی پس از نصب را محاسبه کنید.
- روانکاری و آببندی: امکان روانکاری مجدد و سطح حفاظت را بررسی کنید.
- داده رسمی: ظرفیت بار، سرعت، ابعاد و Variant را از صفحه همان MPN بخوانید.
- نصب و نگهداری: ابزار نصب، تمیزی، Alignment و برنامه پایش را تعریف کنید.
این مراحل با چارچوب رسمی SKF Bearing selection process همراستا هستند.
نمونه تصمیم: SKF 6205-2RSH
6205 هویت پایه سری و اندازه را میسازد و 2RSH به آببندی تماسی دوطرفه اشاره دارد. این کد بهتنهایی نمیگوید C3 لازم است، Fit شفت چیست یا سرعت ماشین چقدر است. صفحه SKF 6205-2RSH در دیجی صنعت را برای داده و شواهد منتشرشده ببینید؛ برای سفارش، کد کامل قطعه قبلی و شرایط کار را نیز ارسال کنید.
برای معنی جزءبهجزء کد، به راهنمای کدخوانی بلبرینگ SKF مراجعه کنید.
چرا بلبرینگ شیار عمیق زود خراب میشود؟
خرابی زودرس لزوماً به معنی کیفیت پایین بلبرینگ نیست. انتخاب، نصب، روانکاری و محیط باید کنار خود قطعه بررسی شوند.
- Fit نامناسب و creep رینگ روی نشیمن؛
- کاهش بیش از حد لقی پس از نصب؛
- آلودگی هنگام بازکردن بسته یا نصب؛
- واردکردن نیرو از مسیر اجزای غلتشی هنگام مونتاژ؛
- روانکار نامناسب، کمبود یا اضافهگریس؛
- ناهمراستایی، عدم بالانس یا بار خارج از طراحی؛
- انتخاب Seal نامناسب برای سرعت و محیط؛
- جریان الکتریکی در موتور و آسیب سطحی، در صورت وجود مسیر عبور جریان.
جمعبندی
بلبرینگ شیار عمیق SKF بهدلیل تنوع و طراحی ساده، انتخاب رایجی است؛ اما انتخاب خوب نتیجه کنترل همزمان سری، آببندی، لقی، روانکاری، Fit و شرایط کار است. ابتدا MPN کامل و داده ماشین را تثبیت کنید، سپس جدول رسمی همان محصول را بررسی و قیمت/موجودی را در RFQ جداگانه استعلام کنید.
ثبت درخواست انتخاب و استعلام بلبرینگ شیار عمیق
پرسشهای متداول
تفاوت 2Z و 2RSH چیست؟
2Z شیلد دوطرفه و 2RSH اجرای Seal تماسی دوطرفه است. سطح حفاظت، اصطکاک و محدودیت سرعت آنها متفاوت است.
آیا C3 برای همه الکتروموتورها بهتر است؟
خیر. C3 باید بر اساس Fit، دما، سرعت و لقی عملیاتی انتخاب شود.
آیا 6205 همه برندها معادل است؟
ابعاد پایه ممکن است مشابه باشد، اما Variant، طراحی، لقی، دقت و عملکرد باید بررسی شوند؛ عدد پایه بهتنهایی معادلبودن را ثابت نمیکند.
بلبرینگ آببندیشده به گریسکاری نیاز دارد؟
بسیاری از اجراهای Capped از کارخانه گریسکاری شدهاند؛ شرایط روانکاری مجدد و عمر گریس را از داده همان MPN بررسی کنید.
برای انتخاب سری 62 یا 63 چه دادهای لازم است؟
فضای نصب، بار، سرعت، صلبیت، دما و ابعاد رسمی هر MPN باید مقایسه شوند.
آخرین بازبینی محتوایی: 2026-08-10. ظرفیت بار، سرعت و ابعاد عددی باید از صفحه MPN مشخص خوانده شوند.
